按照系统和功能设置

计算机控制技术的第二节课

1. 操作指导控制系统

    Tip:
    不是严格意义的操作指导控制系统

特点

    操作简单，控制灵活
    人工操作，速度受限
    不能控制多个回路或多个参量
    常用于系统设计与调试阶段
    常在开环控制中起到操作指导的作用

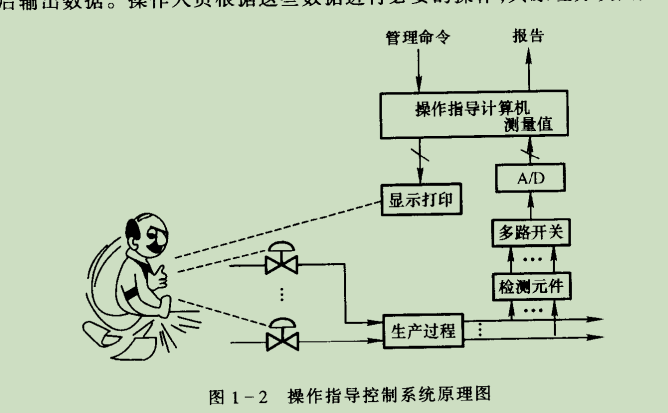

原理图

2. DDC直接数字

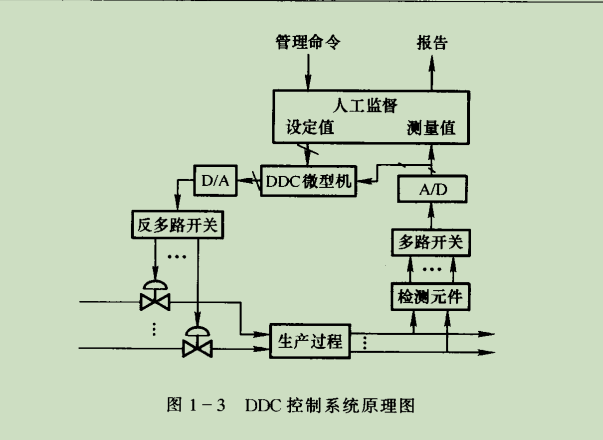

原理图

特点

 有效首先复杂控制
 控制方式灵活，经济高效
 是计算机用于工业过程控制的最普遍的方式
 但对被控参量给定值修改不便

意义

 典型意义的计算机控制系统
 最普遍计算机控制系统

3.监督计算机SCC

种类

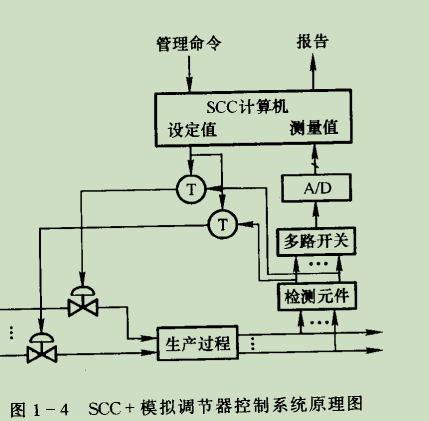

 SCC+模拟调节器

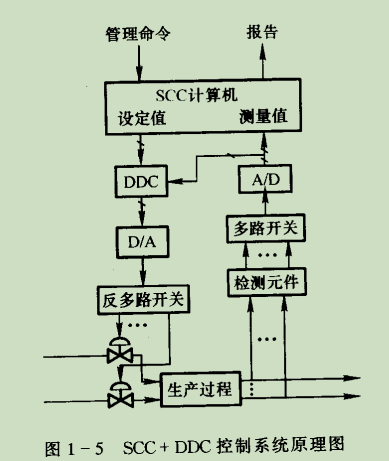

 SCC+DDC

特点

    操作指导控制系统和DDC的综合和发展
    SCC较DDC更接近生产变化实际情况
    可进行定值控制，顺序控制，最优控制，等更加复杂的控制

4. 分布式计算机DCS（任务是控制）

结构

    1. 综合信息管理级MIC  中枢
    2. 集中操作监控级SCC  操作，监视
    3. 分散过程控制级DDC  基础

特点

    1. 金字塔的分级结构：

    上层：管理层

    中层：监控层

    下层：直接测控层
    1. 可靠性高
    2. 设计，开发，维护，操作方便

5 计算机集成制造CIMS（任务是管理+控制，结构：多任务分层结构）

控制思想

    递阶控制思想

6 现场总线FCS

特点

  1. 信号传输全数字化
  2. 系统结构全分散话化
  3. 现场设备具有互操作性
  4. 通信网络为开放式互联网络
  5. 技术和标准实现了全开放
